Учебный курс по CorelDRAW 12



Спирали


Сами по себе спирали достаточно редко используются как составные части изображений, но их применение в качестве направляющих и траекторий позволяет добиваться очень интересных графических эффектов.
В CorelDRAW представлены два вида спиралей: симметричные (которые в математике называются архимедовыми) и логарифмические. Для первых характерно то, что расстояние между двумя смежными витками спирали, измеренное вдоль радиуса, проведенного из ее центра, одинаково для всей спирали. В логарифмической спирали это расстояние равномерно увеличивается пропорционально некоторой константе — коэффициенту расширения спирали.

Коэффициент расширения спирали измеряется в процентах. Значение этого коэффициента, равное 33, означает, что расстояние между последующей парой смежных витков примерно на одну треть больше, чем в предшествующей паре витков.

На Рисунок 2.13 представлены три спирали.

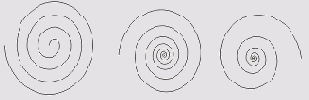

Рисунок 2.13. Шестивитковые спирали. Слева — симметричная, справа — логарифмические, с коэффициентом расширения соответственно 0,5 и 1,0

Строго говоря, спирали не являются примитивами CorelDRAW, и в CorelDRAW нет класса объектов «спираль». Они представляют собой подмножество класса кривых — объектов, которым посвящен отдельный урок. Но для автоматизации построения спиралей в CorelDRAW предусмотрен специальный механизм. Именно поэтому все значения управляющих параметров спирали должны быть заданы с помощью панели атрибутов до построения самой спирали. Изменения значений с помощью соответствующих элементов управления панели атрибутов при выделенной спирали не оказывают на нее никакого влияния.
Спирали строятся с помощью инструмента Spiral (Спираль), кнопка которого (см. Рисунок 2.9) расположена на панели инструмента Polygon (Многоугольник). Все, что говорилось выше о выборе инструмента Polygon (Многоугольник), относится и к выбо ру инструмента Spiral (Спираль). Панель атрибутов после выбора этого инструмента представлена на Рисунок 2.14.

Рисунок 2.14. Панель атрибутов после выбора инструмента Spiral и построенная им спираль


Обратите внимание на то, что надпись в строке состояния — Curve on Layer 1 (Кривая на слое 1) — говорит о том, что выделен объект класса «кривая». Именно поэтому никакие дальнейшие модификации построенной спирали с помощью инструмента Spiral (Спираль) невозможны, а редактирование формы спирали выполняется инструментом Shape (Форма) приемами редактирования кривых, с которыми нам еще предстоит познакомиться.
В качестве упражнения для освоения навыков работы с инструментом Spiral (Спираль) вставьте в документ CorelDRAW еще одну страницу и постройте на ней спирали, приведенные на Рисунок 2.13.
