Учебный курс по CorelDRAW 12




Сегменты и узлы линии

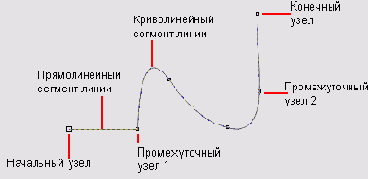

На рисунке видно, что узлы линии отображаются на экране так же, как уже знак мые нам узлы примитивов — в виде небольших квадратиков без заливки. Начал ный узел отображается квадратиком чуть большего размера.

Выделенные при редактировании узлы также отображаются на экране квадратика увеличенного размера, но в этом случае — с черной заливкой.

Для узлов, смежных хотя бы с одним криволинейным сегментом, имеется еще од классификация типов: они подразделяются на точки излома (cusp) и сглаженые узлы (smooth). Частным случаем сглаженного узла является узел симметричный (symmetrical), но таким может быть только узел, расположенный между двумя криволинейными сегментами. Перед тем как разобраться с этой классификацией подробнее, необходимо ближе познакомиться с «устройством» узла линии. Все компоненты узла, представленные на Рисунок 3.2, отображаются на экране, только если этот узел предварительно выделен с помощью инструмента Shape (Форма) и при этом на той же кривой не выделено более ни одного узла.
