Контекстное меню выделенного узла кривой

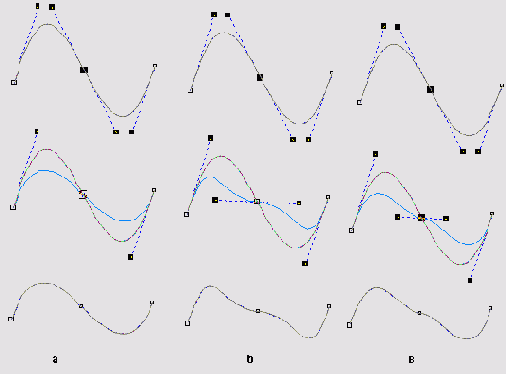

3. Выделите второй узел левой кривой и обратите внимание на строку состояния, где указан тип выделенного узла — Cusp (Точка излома). Наведите указатель инструмента на нижнюю направляющую точку и перетащите ее таким образом, чтобы она расположилась примерно посредине между вторым и третьим узлами кривой (вторая кривая на Рисунок 5.14, а). Обратите внимание, что вторая направляющая точка узла при этом остается неподвижной. Перемещение направляющей точки узла типа «точка излома» влияет на форму только одного сегмента кривой (третья кривая на Рисунок 5.14, а), но, как правило, при этом меняется угол излома кривой в узле.
В процессе перетаскивания направляющей точки текущая форма редактируемых сегментов отображается на экране цветной линией, что обеспечивает визуальный контроль результатов редактирования.
4. Выполните аналогичное редактирование положения направляющей точки второго узла копии кривой. Поскольку в этом случае мы имеем дело со сглаженным узлом, перемещение одной из направляющих точек против часовой стрелки вызовет перемещение второй направляющей точки на тот же угол в ту же сторону. Однако приближение перемещаемой направляющей точки к узлу не окажет никакого влияния на расстояние до узла второй направляющей точки. В результате гладкость кривой в узле будет сохранена, а симметричность — нарушена (третья кривая на Рисунок 5.14, б).
5. Выполните ту же операцию по редактированию положения направляющей точки для второго узла правой копии кривой. На этот раз узел симметричный, и смещения обеих направляющих точек будут совершенно одинаковыми. Вследствие этого кривая в окрестности узла останется не только гладкой, но и симметричной (третья кривая на Рисунок 5.14, в).
6. В заключение упражнения самостоятельно исследуйте влияние положения направляющих точек крайних узлов кривой на ее форму.
Хотя выделение направляющей точки в CorelDRAW не предусмотрено, если после вы-деления узла щелкнуть указателем инструмента на одной из его направляющих точек, ее можно будет перемещать не только мышью, но и клавишами управления курсором. Если не делать щелчок на направляющей точке, то смещаться будет не она, а выделенный узел.
Если направляющая точка сливается с узлом, для того чтобы «захватить» указателем мыши именно ее, а не узел, во время перетаскивания удерживайте нажатой клавишу Shift.
Имеется еще один прием редактирования формы сегмента, не требующий перетаскивания направляющих точек ограничивающих его узлов в явном виде. Вместо этого можно просто перетащить указателем инструмента Shape (Форма) любую точку сегмента на новое место. При этом направляющие точки соседних узлов автоматически переместятся так, чтобы сегмент проходил через новое местоположение этой точки.
В процессе выполнения этого приема нового узла на кривой не образуется.
