Последовательность построения раскрывшейся «жемчужницы»

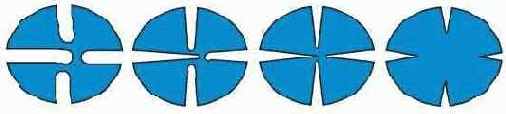

Рисунок 5.31. Последовательность построения раскрывшейся «жемчужницы»


2. Выделите инструментом Shape (Форма) верхний и нижний узлы бывшего эллипса и сместите их влево примерно на треть ширины эллипса (при нажатой клавише Ctrl). Результат представлен на Рисунок 5.31, б.

3. Выберите инструмент Knife (Лезвие) и включите режим автозамыкания с помощью одноименной кнопки панели атрибутов. Кнопка второго режима должна быть отжата. Переместите указатель инструмента в левую крайнюю точку кривой, убедитесь, что указатель принял вертикальное положение, и щелкните мышью. Сместите указатель мыши вправо (за ним потянется линия будущего разреза) и переместите указатель в крайнюю правую точку кривой, в которой и выполните второй щелчок. Кривая разбивается на две отдельные замкнутые кривые, каждая из которых представляет собой отдельный объект (Рисунок 5.31, в).

4. Указателем инструмента Pick (Выбор) выделите верхний объект. Откройте пристыковываемое окно Transformation (Преобразование) и щелкните в нем на кнопке настройки параметров поворота. Установите центр поворота в левом нижнем углу и задайте угол поворота равным 15°. После щелчка на кнопке Apply (Применить) раковина раскроет створки (Рисунок 5.31, г).

В заключение попробуйте выполнить это упражнение еще раз, но при разрезании вместо двойного щелчка перетащите указатель по волнообразной траектории — края раковины станут зазубренными.
