Глоссарий

Активационная запись (activation record) — область стека, заполняемая при вызове процедуры

Ассемблер (assembly language) — язык программирования низкого уровня

Ассемблер (assembler) — компилятор с языка ассемблера

Байт (byte) — тип данных, имеющий размер 8 бит, минимальная адресуемая единица памяти

Бит (bit) — минимальная единица измерения информации

«Всплывающая» программа (popup program) — резидентная программа, активирующаяся по нажатию определенной «горячей» клавиши

«Горячая» клавиша (hotkey) — клавиша или комбинация клавиш, используемая не для ввода символов, а для вызова программ и подобных необычных действий

Двойное слово (double word) — тип данных, имеющий размер 32 бита

Дескриптор (descriptor) — восьмибайтная структура, хранящаяся в одной из таблиц GDT, LDT или IDT и описывающая сегмент или шлюз

Директива (directive) — команда ассемблеру, которая не соответствует командам процессора

Драйвер (driver) — служебная программа, выполняющая функции посредника между операционной системой и внешним устройством

Защищенный режим (protected mode) — режим процессора, в котором действуют механизмы защиты, сегментная адресация с дескрипторами и селекторами и страничная адресация

Задача (task) — программа, модуль или другой участок кода программы, который можно запустить, выполнять, отложить и завершить

Идентификатор (handle или identifier) — число (если handle) или переменная другого типа, используемая для идентификации того или иного ресурса

Исключение (exception) — событие, при котором выполнение программы прекращается и управление передается обработчику исключения

Код (code) — исполнимая часть программы (обычная программа состоит из кода, данных и стека)

Компилятор (compiler) — программа, преобразующая текст, написанный на понятном человеку языке программирования, в исполнимый файл

Конвейер (pipe) — последовательность блоков процессора, которая задействуется при выполнении команды

Конвенция (convention) — договоренность о передаче параметров между процедурами

Конечный автомат (finite state machine) — программа, которая может переключаться между различными состояниями и выполнять в разных состояниях разные действия

Кэш (cache) — быстрая память, использующаяся для буферизации обращений к основной памяти

Лимит (limit) — поле дескриптора (равно размеру сегмента минус 1)

Линейный адрес (linear address) — адрес, получаемый сложением смещения и базы сегмента

Ловушка (trap) — исключение, происходящее после вызвавшей его команды

Метка (label) — идентификатор, связанный с адресом в программе

Нить (thread) — процесс, данные и код которого совпадают с данными и кодом других процессов

Нереальный режим (unreal mode) — реальный режим с границами сегментов по 4 Гб

Операнд (operand) — параметр, передаваемый команде процессора

Описатель носителя (media descriptor) — байт, используемый DOS для идентификации типа носителя (обычно не используется)

Останов (abort) — исключение, происходящее асинхронно

Отложенное вычисление (lazy evaluation) — вычисление, которое выполняется, только если реально требуется его результат

Очередь предвыборки (prefetch queue) — буфер, из которого команды передаются на расшифровку и выполнение

Ошибка (fault) — исключение, происходящее перед вызвавшей его командой

Пиксель (pixel) — минимальный элемент растрового изображения

Повторная входимость (reentrancy) — возможность запуска процедуры из обработчика прерывания, прервавшего выполнение этой же процедуры

Подчиненный сегмент (conforming segment) — сегмент, на который можно передавать управление программам с более низким уровнем привилегий

Прерывание (interrupt) — сигнал от внешнего устройства, приводящий к прерыванию выполнения текущей программы и передаче управления специальной программе-обработчику (см. ловушка)

Разворачивание циклов (loop unrolling) — превращение циклов, выполняющихся известное число раз, в линейный участок кода

Реальный режим (real mode) — режим, в котором процессор ведет себя идентично 8086 — адресация не выше одного мегабайта памяти, размер всех сегментов ограничен и равен 64 Кб, только 16-битный режим

Резидентная программа (resident program) — программа, остающаяся в памяти после возврата управления в DOS

Сегмент (segment) — элемент сегментной адресации в памяти или участок программы для DOS/Windows

Селектор (selector) — число, хранящееся в сегментном регистре

Секция (section) — участок программы для UNIX

Скан-код (scan-code) — любой код, посылаемый клавиатурой

Слово (word) — тип данных, имеющий размер 16 бит

Смещение (offset) — относительный адрес, отсчитываемый от начала сегмента

Стековый кадр (stack frame) — область стека, занимаемая параметрами процедуры, активационной записью и локальными переменными или только локальными переменными

Страничная адресация (pagination) — механизм адресации, в котором линейное адресное пространство разделяется на страницы, которые могут располагаться в разных областях памяти или вообще отсутствовать

Таблица переходов (jumptable) — массив адресов процедур для косвенного перехода на процедуру с известным номером

Шлюз (gate) — структура данных, позволяющая осуществлять передачу управления между разными уровнями привилегий в защищенном режиме

Кодировки второй половины ASCII

Рис. 19. Кодировка IBM

Кодировка по умолчанию для первых компьютеров — этот набор символов хранится в постоянной памяти и используется BIOS (рис. 19).

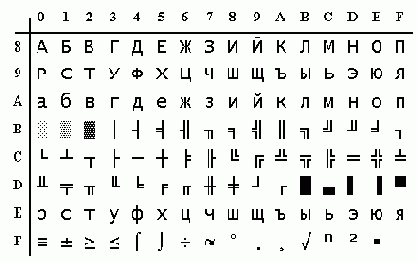

Рис. 20. Кодировка cp866

Кодировка cp866 используется DOS-приложениями как основная кодировка и компьютерной сетью Fidonet как транспортная кодировка (рис. 20).

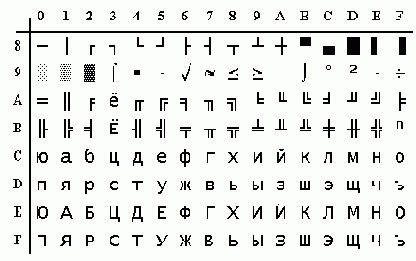

Рис. 21. Кодировка KOI8-R (RFC 1489)

Кодировка KOI8-R используется как транспортная кодировка в Internet и как основная кодировка в большинстве бесплатно распространяемых операционных систем (рис. 21).

Рис. 22. Кодировка ISO 8859-5

Кодировка ISO 8859-5 используется как основная в большинстве коммерческих UNIX-совместимых операционных систем (рис. 22).

Рис. 23. Кодировка cp1251

Кодировка cp1251 используется как основная в графических приложениях для Microsoft Windows (рис. 23).

Коды символов расширенного ASCII

Таблица 24. Расширенные ASCII-коды

Клавиша	Код	Клавиша	Код	Клавиша	Код	Клавиша	Код	Клавиша	Код
F1	3Bh	Alt-R	13h	Shift-F11	87h	Alt-Tab	A5h	Alt-I	17h
F2	3Ch	Alt-S	1Fh	Shift-F12	88h	Ctrl-Tab	94h	Alt-J	24h
F3	3Dh	Alt-T	14h	Alt-0	81h	Alt-Del	A3h	Alt-K	25h
F4	3Eh	Alt-U	16h	Alt-1	82h	Alt-End	9Fh	Alt-L	26h
F5	3Fh	Alt-V	2Fh	Alt-2	83h	Alt-Home	97h	Ctrl-Right	74h
F6	40h	Alt-W	11h	Alt-3	84h	Alt-Ins	A2h	Ctrl-End	75h
F7	41h	Alt-X	2Dh	Alt-4	85h	Alt-PgUp	99h	Ctrl-Home	77h
F8	42h	Alt-Y	15h	Alt-5	86h	Alt-PgDn	A1h	Ctrl-PgDn	76h
F9	43h	Alt-Z	2Ch	Alt-6	87h	Alt-Enter	1Ch	Ctrl-PgUp	84h
F10	44h	Alt-\	2Bh	Alt-7	88h	Ctrl-F1	5Eh	Alt-Up	98h
F11	85h	Alt-,	33h	Alt-8	89h	Ctrl-F2	5Fh	Alt-Down	A0h
F12	86h	Alt-.	34h	Alt-9	8Ah	Ctrl-F3	60h	Alt-Left	9Bh
Alt-F1	68h	Alt-/	35h	AltC	8Bh	Ctrl-F4	61h	Alt-Right	9Dh
Alt-F2	69h	Alt-BS	0Eh	Alt-=	8Ch	Ctrl-F5	62h	Alt-K/	A4h
Alt-F3	6Ah	Alt-[	1Ah	NUL	03h	Ctrl-F6	63h	Ctrl-K*	37h
Alt-F4	6Bh	Alt-]	1Bh	Shift-Tab	0Fh	Ctrl-F7	64h	Alt-K-	4Ah
Alt-F5	6Ah	Alt-;	27h	Ins	52h	Ctrl-F8	65h	Alt-K+	4Eh
Alt-F6	6Dh	Alt-'	28h	Del	53h	Ctrl-F9	66h	Alt-KEnter	A6h
Alt-F7	6Eh	Alt-`	29h	SysRq	72h	Ctrl-F10	67h	Ctrl-K/	95h
Alt-F8	6Fh	Shift-F1	54h	Down	50h	Ctrl-F11	89h	Ctrl-K*	96h
Alt-F9	70h	Shift-F2	55h	Left	4Bh	Ctrl-F12	8Ah	Ctrl-K-	8Eh
Alt-F10	71h	Shift-F3	56h	Right	4Dh	Alt-A	1Eh	Ctrl-K+	90h
Alt-F11	8Bh	Shift-F4	57h	Up	48h	Alt-B	30h	Ctrl-K8	8Dh
Alt-F12	8Ch	Shift-F5	58h	Enter	4Fh	Alt-C	2Eh	Ctrl-K5	8Fh
Alt-M	32h	Shift-F6	59h	Home	47h	Alt-D	20h	Ctrl-K2	91h
Alt-N	31h	Shift-F7	5Ah	PgDn	51h	Alt-E	12h	Ctrl-K0	92h
Alt-O	18h	Shift-F8	5Bh	PgUp	49h	Alt-F	21h	Ctrl-K.	93h
Alt-P	19h	Shift-F9	5Ch	Ctrl-Left	73h	Alt-G	22h
Alt-Q	10h	Shift-F10	5Dh	Alt-Esc	01h	Alt-H	23h

Префикс «K» соответствует клавишам на цифровой клавиатуре.

Команды процессоров Intel 8088– Pentium II

Таблица 27. Команды

Команда	Код	8088 8087	80186	80286 80287	80386 80387	80486	P 5	P 6
AAA	37	8	8	3	4	3	3 NP	1m
AAD i8	D5 ib	60	15	14	19	14	10 NP	3m
AAM i8	D4 ib	83	19	16	17	15	18 NP	4m
AAS	3F	8	7	3	4	3	3 NP	1m
ADC ac,im	14w im	4	4	3	2	1	1 PU	2m
ADC r,im	80sw /2im	4	4	3	2	1	1 PU	2m
ADC m,im	80sw /2im	23+ea	16	7	7	3	3 PU	4m
ADC r,r	10dw /r	3	3	2	2	1	1 PU	2m
ADC m,r	10dw /r	24+ea	10	7	7	3	3 PU	4m
ADC r,m	10dw /r	13+ea	10	7	6	2	2 PU	3m
ADD ac,im	04w im	4	4	3	2	1	1 UV	1m
ADD r,im	80sw /0 im	4	4	3	2	1	1 UV	1m
ADD m,im	80sw /0 im	23+ea	16	7	7	3	3 UV	4m
ADD r,r	00dw /r	3	3	2	2	1	1 UV	1m
ADD m,r	00dw /r	24+ea	10	7	7	3	3 UV	4m
ADD r,m	00dw /r	13+ea	10	7	6	2	2 UV	2m
AND ac,im	24w im	4	4	3	2	1	1 UV	1m
AND r,im	80sw /4 im	4	4	3	2	1	1 UV	1m
AND m,im	80sw /4 im	23+ea	16	7	7	3	3 UV	4m
AND r,r	20dw /r	3	3	2	2	1	1 UV	1m
AND m,r	20dw /r	24+ea	10	7	7	3	3 UV	4m
AND r,m	20dw /r	13+ea	10	7	6	2	2 UV	2m
ARPL r,r	63 /r			10	20	9	7 NP	C
ARPL m,r	63 /r			11	21	9	7 NP	C
BOUND r,m	62 /r		35	13	10	7	8 NP	C
BSF r16,r16	0F BC /r				10+3n	6..42	6..34 NP	2m
BSF r32,r32	0F BC /r				10+3n	6..42	6..42 NP	2m
BSF r16,m16	0F BC /r				10+3n	6..43	6..35 NP	3m
BSF r32,m32	0F BC /r				10+3n	6..43	6..43 NP	3m

Общая информация о скоростях выполнения

Скорости выполнения команд для процессоров 8086 – Р5 даны в тактах (когда говорят, что тактовая частота процессора 100 MHz, это означает, что за секунду проходит 100 миллионов тактов).

Для процессоров Р5 (Pentium, Pentium MMX) помимо скорости указано, может ли команда выполняться одновременно с другими, и если да, то в каком конвейере (см. главу 9.3.2):

UV — может выполняться одновременно, в любом конвейере;

PU — может выполняться одновременно, в U-конвейере;

PV — может выполняться одновременно, в V-конвейере;

FX — может выполняться одновременно с командой FXCH;

NP — не может выполняться одновременно (для ММХ — не может выполняться одновременно с командой того же типа, который указан после буквы «n»).

Для процессоров Р6 (Pentium Pro, Pentium II) указано количество микроопераций, на которые декодируется команда. Буквой «С» отмечены команды со сложным строением (см. главу 9.3.3).

Во всех случаях даны минимально возможные скорости — если шина данных не заблокирована, операнды выровнены по границам двойных слов, операнды находятся в кэше данных, команды по адресу для перехода находятся в кэше кода, переходы угаданы процессором правильно, в момент выполнения команды не происходит заполнения кэша, страницы находятся в TLB (иначе для Р5 следует прибавить 13 – 28 тактов), не происходит исключений в момент выполнения команды, не происходят AGI и т.д.

Операнды обозначаются следующим образом:

im — непосредственный операнд;

i8, i16, i32 — непосредственный операнд указанного размера;

ас — ЕАХ, АХ, AL;

r — любой регистр общего назначения;

r8 — АН, AL, BH, BL, DH, DL, CH, CL;

r16 — АХ, ВХ, СХ, DX, ВР, SP, SI, DI;

r32 — ЕАХ, ЕВХ, ЕСХ, EDX, EBP, ESP, ESI, EDI;

sr — сегментный регистр;

m — операнд в памяти;

mm — регистр ММХ;

s0 — регистр ST(0);

si — регистр ST(i).

Для команд условных переходов приводятся два значения скорости выполнения — если переход произошел и если нет.

Другие используемые сокращения:

РМ — защищенный режим;

RM — реальный режим;

VM — режим V86;

TS — переключение задачи;

CG — шлюз вызова;

TG — шлюз задачи;

/in — увеличение привилегий;

/out — уменьшение привилегий;

/NT — переход во вложенную задачу.

Время переключения задачи:

Pentium: TS = 85 при переключении в 32-битный и 16-битный TSS и 71 при переключении в V86 TSS;

80486: TS = 199 при переключении в 32-битный и 16-битный TSS и 177 при переключении в V86 TSS;

80386: TS = 307 – 314 при переключении в 32-битный и 16-битный TSS и 224 – 231 при переключении в V86;

80286: JS = 280.

Общий формат команды процессора Intel

Команда может содержать до шести полей:

Префиксы— от нуля до четырех однобайтных префиксов.

Код — один или два байта, определяющие команду.

ModR/M — 1 байт (если он требуется), описывающий операнды:

биты 7 – 6: поле MOD — режим адресации;

биты 5 – 3: поле R/O — либо указывает регистр, либо является продолжением кода команды;

биты 2 – 0: поле R/M — либо указывает регистр, либо совместно с MOD - режим адресации.

SIB — 1 байт, если он требуется (расширение ModR/M для 32-битной адресации):

биты 7 – 6: S — коэффициент масштабирования;

биты 5 – 3: I — индексный регистр;

биты 2 – 0: В — регистр базы.

Смещение — 0, 1, 2 или 4 байта.

Непосредственный операнд — 0, 1, 2 или 4 байта — будем использовать /ib и /iw для указания этих операндов.

Префиксы

Все префиксы выполняются за 1 такт и имеют размер 1 байт:

F0h: LOCK

F2h: REPNE/REPNZ

F3h: REP/REPE/REPZ

2Eh: CS:

36h: SS:

3Eh: DS:

26h: ES:

64h: FS:

65h: GS:

66h: OS

67h: AS

В этом приложении приведены скорости

В этом приложении приведены скорости выполнения всех команд процессоров Intel от 8086 до Pentium II и машинные коды, которые им соответствуют.

Символы ASCII

Номера строк соответствуют первой цифре в шестнадцатеричном коде символа, номера столбцов — второй, так что, например, код большой латинской буквы A — 41h (см. рис. 18).

Рис. 18. Таблица символов ASCII

Скан-коды клавиатуры

Таблица 25. Скан-коды

Клавиша	Код	Клавиша	Код	Клавиша	Код	Клавиша	Код
Esc	01h	Enter	1Ch	K*	37h	Ins	52h
1 !	02h	Ctrl	1Dh	Alt	38h	Del	53h
2 @	03h	A	1Eh	SP	39h	SysRq	54h
3 #	04h	S	1Fh	Caps	3Ah	Macro	56h
4 $	05h	D	20h	F1	3Bh	F11	57h
5 %	06h	F	21h	F2	3Ch	F12	58h
6 ^	07h	G	22h	F3	3Dh	PA1	5Ah
7 &	08h	H	23h	F4	3Eh	F13/LWin	5Bh
8 *	09h	J	24h	F5	3Fh	F14/RWin	5Ch
9 (	0Ah	K	25h	F6	40h	F15/Menu	5Dh
0 )	0Bh	L	26h	F7	41h	F16	63h
- _	0Ch	; :	27h	F8	42h	F17	64h
= +	0Dh	' "	28h	F9	43h	F18	65h
BS	0Eh	` ~	29h	F10	44h	F19	66h
Tab	0Fh	LShift	2Ah	Num	45h	F20	67h
Q	10h	\ \|	2Bh	Scroll	46h	F21	68h
W	11h	Z	2Ch	Home	47h	F22	69h
E	12h	X	2Dh	-	48h	F23	6Ah
R	13h	C	3Eh	PgUp	49h	F24	6Bh
T	14h	V	2Fh	K-	4Ah	EraseEOF	6Dh
Y	15h	B	30h		4Bh	Copy/Play	6Fh
U	16h	N	31h	K5	4Ch	CrSel	72h
I	17h	M	32h	®	4Dh	Delta	73h
O	18h	, <	33h	K+	4Eh	ExSel	74h
P	19h	. >	34h	End	4Fh	Clear	76h
[ {	1Ah	/ ?	35h	I	50h
] }	1Bh	RShift	36h	PgDn	51h

Префикс «K» соответствует клавишам на цифровой клавиатуре.

Таблица 26. Служебные скан-коды

Код	Функция	Код	Функция
00h	Буфер клавиатуры переполнен	FAh	ACK
AAh	Самотестирование закончено	FCh	Ошибка самотестирования
E0h	Префикс для серых клавиш	FDh	Ошибка самотестирования
E1h	Префикс для клавиш без кода отпускания	FEh	RESEND
F0h	Префикс отпускания клавиши	FFh	Ошибка клавиатуры
EEh	Эхо

Список используемых сокращений

ABI — Application Binary Interface — интерфейс для приложений на низком уровне

AGI — Address Generation Interlock — задержка для генерации адреса

AMIS — Alternative Multiplex Interrupt Specification — спецификация альтернативного мультиплексорного прерывания

API — Application Program Interface — интерфейс между приложением и программой

ASCII — American Standard Code for Information Interchange — американский стандартный код для обмена информацией

AT&T — American Telephone and Telegraph — американский телефон и телеграф (компания, которой принадлежала торговая марка UNIX)

BCD — Binary Coded Decimal — двоично-десятичный формат

BIOS — Basic Input/Output System — основная система ввода-вывода

BIT — BInary digiT — двоичная цифра

BPB — BIOS Parameter Block — блок параметров BIOS (для блочных устройств)

BRM — Big Real Mode — большой реальный режим (то же, что и нереальный режим)

BSD — Berkeley System Distribution — один из основных видов UNIX-систем

BSS — Block, Started by Symbol — участок программы, содержащий неинициализированные данные

CMOS — Complementary Metal Oxide Semiconductor — комплементарные металлооксидные пары

COFF — Common Object File Format — общий формат объектных файлов

CPL — Current Privilege Level — текущий уровень привилегий

CRT — Cathode Ray Tube — электронно-лучевая трубка

DAC — Digital to Analog Converter — цифро-аналоговый преобразователь

DDK — Drivers Development Kit — набор для создания драйверов

DLL — Dynamically Linked Library — динамическая библиотека

DMA — Direct Memory Access — прямой доступ к памяти

DOS — Disk Operating System — дисковая операционная система

DPL — Descriptor Privilege Level — уровень привилегий дескриптора

DPMI — DOS Protected Mode Interface — интерфейс для защищенного режима в DOS

DSP — Digital Signal Processor — процессор для оцифрованного звука в звуковых картах

DTA — Disk Transfer Area — область передачи дисковых данных (в DOS)

ELF — Executable and Linking Format — формат исполнимых и компонуемых файлов

EMS — Expanded Memory Specification — спецификация доступа к дополнительной памяти

ЕРВ — Execution Program Block — блок информации об исполняемой программе

FAT — File Allocation Table — таблица распределения файлов

FCR — FIFO control register — регистр управления FIFO

FIFO — First In First Out — первый вошел — первый вышел (очередь)

FM — Frequency Modulation — частотный синтез

FPU — Floating Point Unit — блок для работы с числами с плавающей запятой

GDT — Global Descriptor Table — глобальная таблица дескрипторов

HCI — Human Computer Interface — интерфейс между пользователем и программой

HMA — High Memory Area — верхняя область памяти (64 Кб после первого мегабайта)

IBM — International Business Machines — название компании

ICW — Initialization Control Word — управляющее слово инициализации

IDE — Integrated Drive Electronics — один из интерфейсов для жестких дисков

IDT — Interrupt Descriptor Table — таблица дескрипторов обработчиков прерываний

IER — Interrupt Enable Register — регистр разрешения прерываний

IOCTL — Input/Output Contorl — управление вводом-выводом

IOPL — Input/Output Privilege Level — уровень привилегий ввода-вывода

IRQ — Interrupt Request — запрос на прерывание (от внешнего устройства)

ISP — Interrupt Sharing Protocol — протокол разделения прерываний

LCR — Line Control Register — регистр управления линией

LDT — Local Descritor Table — таблица локальных дескрипторов

LE — Linear Executable — линейный исполнимый формат

LFN — Long File Name — длинное имя файла

LSR — Line Status Register — регистр состояния линии

MASM — Macro Assembler — макроассемблер (ассемблер компании Microsoft)

MCR — Modem Control Register — регистр управления модемом

ММХ — Multimedia Extention — расширение для работы с мультимедийными приложениями

MSR — Modem State Register — регистр состояния модема

MSR — Machine Specific Register — машинно-специфичный регистр

NE — New Executable — новый исполнимый формат

NPX — Numerical Processor Extention — расширение для работы с числами с плавающей запятой

OCW — Operation Control Word — управляющее слово (для контроллера прерываний)

РЕ — Portable Executable — переносимый исполнимый формат

POST — Power On Self Test — самотестирование при включении

PSP — Program Segment Prefix — префикс программного сегмента

RBR — Reciever Buffer Register — регистр буфера приемника

RFC — Request For Comments — запрос для комментария (форма публикации документов в Internet, включая стандарты)

RFM — Real Flat Mode — реальный flat-режим (то же, что и нереальный режим)

RTC — Real Time Clock — часы реального времени

RPL — Requestor Privilege Level — запрашиваемый уровень привилегий

RPN — Reverse Polish Notation — обратная польская запись (для арифметических выражений)

SCSI — Small Computer System Interface — один из интерфейсов для жестких дисков

SUN — Stanford University Networks — название компании

SVGA — Super VGA — любой видеоадаптер, способный на режимы, большие 13h

TASM — Turbo Assembler — турбоассемблер (ассемблер компании Borland)

THR — Transmitter Holding Register — регистр хранения передатчика

TSR — Terminate and Stay Resident — завершиться и остаться резидентным

TSS — Task State Segment — сегмент состояния задачи

UMB — Upper Memory Block — блок верхней памяти (между границами 640 Кб и 1 Мб)

VBE — VESA BIOS Extention — спецификация VESA для расширения BIOS

VCPI — Virtual Control Program Interface — один из интерфейсов к защищенному режиму для DOS

VESA — Video Electronics Standard Association — Ассоциация по стандартизации видео в электронике

VGA — Video Graphics Array — основной тип видеоадаптеров

VxD — Virtual X Device — виртуальное устройство Х (общее название виртуальных драйверов в Windows 95)

WASM — Watcom Assembler — ассемблер компании Watcom

XMS — Extended Memory Specification — спецификация доступа к расширенной памяти

Управляющие символы ASCII

Таблица 23. Управляющие символы ASCII

Код	Имя	Ctrl-код	Назначение
00	NUL	^@	Пусто (конец строки)
01	SOH	^A	Начало заголовка
02	STX	^B	Начало текста
03	EOT	^C	Конец текста
04	ENQ	^D	Конец передачи
06	ACK	^F	Подтверждение
07	BEL	^G	Звонок
08	BS	^H	Шаг назад
09	HT	^I	Горизонтальная табуляция
0A	LF	^J	Перевод строки
0B	VT	^K	Вертикальная табуляция
0C	FF	^L	Перевод страницы
0D	CR	^M	Возврат каретки
0E	SO	^N	Выдвинуть
0F	SI	^O	Сдвинуть
10	DLE	^P	Оставить канал данных
11	DC1/XON	^Q	Управление устройством 1
12	DC2	^R	Управление устройством 2
13	DC3/XOFF	^S	Управление устройством 3
14	DC4	^T	Управление устройством 4
15	NAK	^U	Отрицательное подтверждение
16	SYN	^V	Синхронизация
17	ETB	^W	Конец блока передачи
18	CAN	^X	Отмена
19	EM	^Y	Конец носителя
1A	SUB	^Z	Замена
1B	ESC	^[	Escape
1C	FS	^\	Разделитель файлов
1D	GS	^]	Разделитель групп
1E	RS	^^	Разделитель записей
1F	US	^_	Разделитель полей
20	SP		Пробел
7F	DEL	^?	Удаление

Значения полей кода команды

В кодах некоторых команд мы будем встречать специальные биты и группы бит, которые обозначим w, s, d, reg, sreg и cond:

w = 0, если команда работает с байтами;

w = 1, если команда работает со словами или двойными словами;

s = 0, если непосредственный операнд указан полностью;

s = 1, если непосредственный операнд — младший байт большего операнда и должен рассматриваться как число со знаком;

d = 0, если код источника находится в поле R/O, а приемника — в R/M;

d = 1, если код источника находится в поле R/M, а приемника — в R/O.

Запись 10dw будет означать, что код команды — 000100dw.

Поле reg определяет используемый регистр и имеет длину 3 бита:

000 — AL/AX/EAX/ST(0)/MM0

001 — CL/CX/ECX/ST(1)/MM1

010 — DL/DX/EDX/ST(2)/MM2

011 — BL/BX/EBX/ST(3)/MM3

100 — AH/SP/ESP/ST(4)/MM4

101 — CH/BP/EBP/ST(5)/MM5

110 — DH/SI/ESI/ST(6)/MM6

111 — BH/DI/EDI/ST(7)/MM7

Запись C8r будет означать 11001reg.

Поле sreg определяет используемый сегментный регистр:

000 — ES

001 — CS

010 — SS

011 — DS

100 — FS

110 — GS

Поле cond определяет условие для команд Jcc, CMOVcc, SETcc, FCMOVcc.

Его значения для разных команд:

0000 — О

0001 — NO

0010 — C/B/NAE

0011 — NC/NB/AE

0100 — E/Z

0101 — NE/NZ

0110 — BE/NA

0111 — NBE/A

1000 — S

1001 — NS

1010 — Р/РЕ

1011 — NP/PO

1100 — L/NGE

1101 — NL/GE

1110 — LE/NG

1111 — LNE/G

Запись типа 4сс будет означать 0100cond.

Значения поля ModRM

Поле R/O (биты 5– 3) содержит либо дополнительные три бита кода команды, либо код операнда, который может быть только регистром. Будем обозначать второй случай reg, а в первом записывать используемые биты.

Поля MOD (биты 7 – 6) и R/M (биты 3 – 0) определяют операнд, который может быть как регистром, так и переменной в памяти:

MOD = 11, если используется регистровая адресация и R/M содержит код регистра reg;

MOD = 00, если используется адресация без смещения ([ВХ + SI] или [EDX]);

MOD = 01, если используется адресация с 8-битным смещением (variable[BX + SI]);

MOD = 10, если используется адресация с 16- или 32-битным смещением.

Значение поля R/M различно в 16- и 32-битных режимах.

R/M в 16-битном режиме:

000 — [ВХ + SI]

001 — [ВХ + DI]

010 — [BP + SI]

011 — [ВР + DI]

100 — [SI]

101 — [DI]

110 — [ВР] (кроме MOD = 00 — в этом случае после ModR/M располагается 16-битное смещение, то есть используется прямая адресация)

111 — [ВХ]

R/M в 32-битном режиме:

000 — [ЕАХ]

001 — [ЕСХ]

010 — [EDX]

011 — [ЕВХ]

100 — используется SIB

101 — [ЕВР] (кроме MOD = 00 — в этом случае используется SIB, после которого располагается 32-битное смещение)

110 — [ESI]

111 — [EDI]

Значения поля SIB

Значение поля S:

00 — не используется;

01 — умножение на 2;

10 — умножение на 4;

11 — умножение на 8;

Значения полей I и В:

(I — регистр, используемый в качестве индекса, то есть умножающийся на S, В — регистр базы, который не умножается)

000 — ЕАХ

001 — ЕСХ

010 — EDX

011 — ЕВХ

100 — для I — индекса нет
для В — ESP

101 — для I — ЕВР
для В — ЕВР, только если MOD = 01 или 10, если MOD = 00 — базы нет

110 — ESI

111 — EDI

Поля ModR/M и SIB будут записываться как /r, если поле R/O содержит код регистра, или /0 – /7, если поле R/O содержит дополнительные три бита кода команды. В других случаях поля ModR/M и SIB отсутствуют только у команд без операндов, так что они не будут обозначаться дополнительно.
