Векторная графика в пакете FreeHand 9.0



Отметка узлов


Чтобы изменить параметры узла, сначала необходимо его отметить. Все основные приемы маркировки можно применить для отметки узлов.
Значок отмеченного узла (кружок, квадрат или треугольник) рисуется крупнее изображения узла. Все остальные узлы представляются в виде точек. Если отмеченный узел имеет касательные, то они визуализируются. Кроме того, выводятся касательные правого и левого соседей отмеченного узла, при условии что эти соседи существуют и имеют касательные. На рис. 3-21 слева показан момент отметки узла, а справа — ее результаты.



3-21. Отметка узла

Если трудно определить расположение искомого узла, то сначала следует отметить сам контур. Все узлы отмеченного контура становятся видимыми и изображаются в виде точек, что облегчает поиск нужного узла.

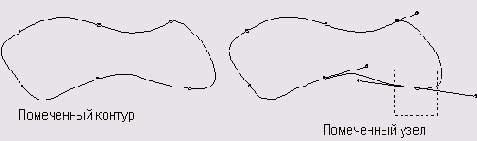

На рис. 3-22 слева показан отмеченный контур со всеми выделенными узлами. Справа изображен искомый отмеченный узел.
Ситуация, когда отмечен один или несколько узлов, является несколько двусмысленной. В этом случае некоторые операции выполняются только над отмеченными узлами, а некоторые относятся ко всему контуру. Нажатие клавиши <'> снимает отметку со всех узлов, оставляя маркировку на самом контуре.



3-22. От отметки контура к отметке узла
