Векторная графика в пакете FreeHand 9.0



Перфорация


Операция Punch (Перфорация) применяется при создании отверстий и вырубке границ замкнутых контуров. Операция напоминает работу со штампом. Предположим, что имеется несколько замкнутых и отмеченных объектов, наложенных друг на друга. Самый верхний объект «стопки» выполняет функции пуансона, с его помощью можно пробить отверстие в нижних объектах или обработать их контуры. В качестве пуансона можно использовать любой замкнутый контур, в том числе и составной. Операция выполняется по команде Modify|Combine|Punch или с помощью кнопки палитры Operations.

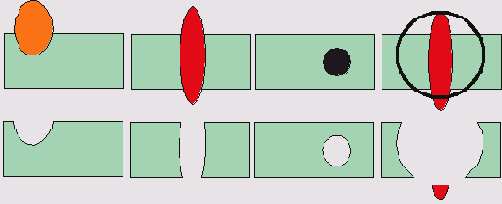

На рис. 5-5 приведены примеры использования перфорации. В первом ряду показаны исходные контуры, во втором ряду — перфорированные контуры, а пуансоном является верхняя фигура. Перфорированные контуры сохраняют исходные параметры заливки и обводки. Контур, который использовался в качестве пуансона, после операции удаляется. Сохранить его можно, нажав клавишу <Shift> перед выполнением команды.



5-5. Применение перфорации
