Инструмент Fisheye Lens


Подобные средства имеются во многих векторных редакторах, и термин Fisheye Lens обычно переводится как линза «рыбий глаз». Несмотря на название, Fisheye lens является графическим инструментом, а не типом заливки. Инструмент создает иллюзию отражения выделенного объекта на сетчатке рыбьего глаза. Поскольку не все знакомы с этим биологическим объектом, работу инструмента можно представить как деформацию резиновой поверхности, на которой нарисована отмеченная фигура (см. рис. 5-45).
Выбирается инструмент щелчком по кнопке в панели Xtra Tools. После этого надо растянуть овал над отмеченной фигурой. Обрабатывается только накрытая овалом область помеченной фигуры.



5-45. Инструмент Fisheye Lens в действии

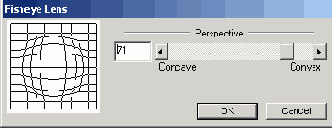

5-46. Настройка инструмента Fisheye lens

Двойным щелчком по кнопке инструмента вызывается диалоговое окно с таким же названием (рис. 5-46). В нем можно изменить только один параметр — Perspective (Перспектива). Этот параметр устанавливается с помощью движка в диапазоне значений от 100 до -100. Максимальному значению перспективы соответствует самая выпуклая поверхность линзы, при минимальном значении перспективы линза принимает форму предельно вогнутой полусферы.
Клавиши-модификаторы <Alt> и <Shift> сохраняют свое действие и для инструмента «Рыбий глаз». Инструмент можно применить несколько раз к одному объекту или его фрагменту. Каждое следующее воздействие вносит все более значительные и трудно предсказуемые деформации в геометрию контура.
Линза «Рыбий глаз» применяется обычно для создания специальных эффектов и стилизованных изображений.
