Векторная графика в пакете FreeHand 9.0



Параметры трассировки

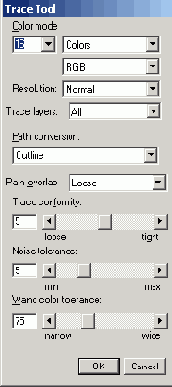

Двойным щелчком по кнопке инструмента вызывается диалоговое окно Trace Tool (Трассировщик). Рассмотрим настройки этого окна.
Color mode. Поле Color mode (Цветовой режим) служит для выбора цветового режима трассировки. Экранный прототип можно рассматривать в цвете (опция Colors) или обрабатывать как изображение, состоящее из градаций серого (опция Grays). В левой части поля можно задать или выбрать из списка число распознаваемых цветов или градаций серого цвета.
Resolution. Поле Resolution (Разрешение) содержит три пункта: Low (Низкое), Normal (Нормальное), High (Высокое). Выбор разрешения влияет на количество деталей экранного образа, которые программа обрабатывает при трассировке. Выбор пункта High гарантирует самую детальную трассировку, но требует больших вычислительных ресурсов и времени.
Trace Layers. В этом поле можно указать трассируемые слои изображения. АН (Все) означает, что трассировка строится на основе всех видимых слоев переднего и заднего плана. Если выбраны пункты Foreground (Передний план) или Background (Задний план), то за прототип принимается только та часть изображения, которая расположена на видимых слоях переднего или заднего плана.
Path Conversion. Поле Path Conversion (Метод трассировки) служит для выбора метода трассировки. FreeHand предлагает четыре различных метода: Outline, Center-line, Centerline/Outline, Outer edge. Методы трассировки обсуждаются в следующем разделе.
Trace conformity. Поле Trace conformity (Точность трассировки) регулирует степень соответствия экранного образа и его векторной аппроксимации. Соответствие измеряется целыми числами в диапазоне от 0 до 10, которые можно ввести с клавиатуры или задать при помощи движка. Большее число означает большую точность и, соответственно, более низкую скорость выполнения операции.
Noise tolerance. При помощи поля Noise tolerance (Уровень шума) можно задать порог, отделяющий полезную информацию от шума. Чем меньше значение этого поля, тем больше пикселов экранного образа обрабатывает программа при трассировке.
