Векторная графика в пакете FreeHand 9.0



Ввод исходных данных


При первом обращении к инструменту Chart программа выводит окно, показанное на рис. 8-8. Работа с окном напоминает заполнение простой электронной таблицы. Пользователям программ Microsoft Excel или Lotus 1-2-3 многие элементы техники работы с окном покажутся знакомыми.

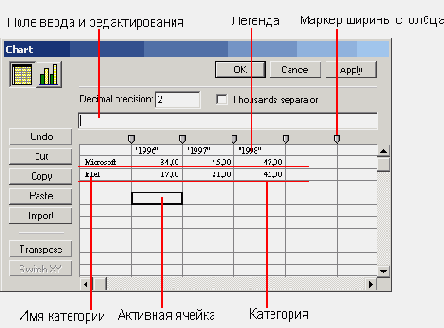

8-8. Окно для ввода числовых данных

Для ввода данных программа предоставляет большое рабочее поле, разбитое на прямоугольные ячейки. В ячейку можно ввести число или текстовую строчку (комментарий, заголовок и др.). Ширина столбцов регулируется при помощи маркеров, расположенных над разделительными линиями.
Ячейка, выделенная прямоугольником, является активной, или отмеченной. Все операции ввода и редактирования относятся к активной ячейке. Для перемещения между ячейками FreeHand предлагает несколько различных способов:

  •  Использование стрелочных клавиш <<->, <вверх>, <->>, <вниз>;
  •  Использование клавиши <Таb> для передвижения слева направо;
  •  Использование клавиши <Enter> для передвижения сверху вниз;
  •  Щелчок мышкой в ячейке.


Чтобы ввести данные, следует сделать ячейку активной, набрать с клавиатуры число или символьную строку и перейти в другую ячейку любым из описанных способов. Для редактирования содержимого ячейки надо ее активизировать и внести соответствующие поправки в поле редактирования. Редактирование считается законченным после перехода в другую ячейку.
Два параметра влияют на форму представления чисел на рабочем листе и диаграмме: Decimal (Числа после запятой) и Thousands separator (Разделитель тысяч).
Значения поля Decimal задает количество десятичных знаков для чисел. Максимальное значение поля равно четырем. Десятичные знаки за пределами значения, указанного в Decimal, округляются. Следует также помнить, что десятичным разделителем во многих англоязычных программах (и FreeHand, в частности) является точка, а не запятая, как это установлено отечественными стандартами.
Переключатель Thousands separator (Разделитель тысяч) определяет запятую в качестве разделителя разрядов в записи больших чисел.
Кнопки Cut (Вырезать), Сору (Копировать) и Paste (Вставить) служат для заполнения ячеек при помощи буфера обмена.
Кнопка Transpose (Транспонировать) меняет местами строки и столбцы, т. е. выполняет операцию, которая в математике называется транспонированием.
Кнопка Switch XY меняет местами оси X и Y; она доступна только для диаграмм типа Scatter (Точечная диаграмма).
Первый щелчок по кнопке Apply (Применить) приводит к построению диаграммы с выбранными параметрами. В последующем диалоге кнопка служит для внесения изменений, заданных пользователем в окне Chart в диаграмму.
Щелчком по кнопке ОК на рисунок переносятся все накопленные изменения и заканчивается работа с окном.
Рабочий лист можно заполнить данными, импортированными из любого текстового редактора. Чтобы обмен был выполнен корректно, надо придерживаться простых правил набора:

  •  Числа одной строки отделяются друг от друга табулятором;
  •  Строки заканчиваются символом «перевод каретки» (carriage return, CR), который большинство текстовых редакторов вводят по нажатию клавиш <Enter> или <Shift>+<Еnter>.


Набранные строки копируются в буфер и вставляются в окно Chart щелчком по кнопке Paste. Отмеченная ячейка служит левым верхним углом таблицы импортированного массива чисел, т. е. в нее будет занесено первое число.
Числа, расположенные по строкам, FreeHand считает информацией единого происхождения — данными об одном разделе, источнике или объекте. Такие строчные данные называются во FreeHand категориями (Category). Например, к одной категории могут относиться сведения о динамике продаж некоторого товара или данные о прибыли фирмы за определенный период. В первые ячейки строк можно занести названия категорий. Эти названия программа использует для именования соответствующих частей диаграммы. Начальные ячейки столбцов можно заполнить справочной текстовой информацией, которая называется легендой. Легенда, как и имена категорий, отображается на диаграмме. В примере с объемами продаж легендой служат названия месяцев.
Впрочем, FreeHand не требует обязательного именования легенд и категорий, и соответствующие поля могут быть заполнены числами.

Совет
Чтобы программа обрабатывала число как текстовую строчку его следует заключить в прямые кавычки.
Так, если диаграмма иллюстрирует годовую динамику продаж, то легендой являются номера лет, которые должны быть набраны в кавычках: "1997", "1998" и т. д.
