Векторная графика в пакете FreeHand 9.0



Краски печати

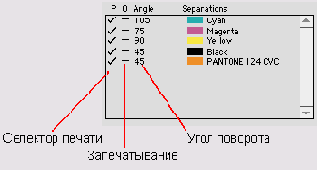

В правой части диалогового окна Print Setup (рис. 10-5) расположена секция, в которой представлен список всех красок, необходимых для вывода на печать данного документа. Эта секция выполняет не только информационные функции; она предоставляет пользователю средства управления печатными красками. Значки, расположенные в левой части секции и напоминающие декоративные элементы оформления окна, на самом деле являются управляющими кнопками.
Селектор печати. Селекторы печати красок расположены в столбик под общим заголовком в виде буквы Р (Print). Краски, которые имеют селектор в форме галочки, выводятся на печать. Щелчок на селекторе превращает его в черточку и запрещает печать данной краски.
Запечатывание. Под буквой О расположены кнопки, которые служат для изменения параметров запечатывания (Overprint). Напомним, что запечатывание означает специальный режим печати пересекающихся цветных объектов, когда общая часть печатается два раза, сначала краской нижнего объекта, которая затем покрывается краской верхнего объекта.


По щелчку на маркере запечатывания на экран выводится диалоговое окно Overprint Ink.
Кнопка On включает режим запечатывания, а кнопка Off отключает его. В поле Threshold (Порог) можно задать критическую концентрацию краски, после превышения которой включается режим печати с наложением. Например, если в этом поле введено значение 95, то все объекты, имеющие концентрацию краски 95% или выше печатаются с наложением. Маркер запечатывания красок, для которых включен режим наложения, изображается в виде галочки.


Угол поворота. Числа перед названием красок означают углы поворота линейных растров. Значения углов считываются из PPD-файлов или устанавливаются по умолчанию, если не используется информация PPD-файла. По умолчания углы принимают следующие значения: Cyan (Голубой) - 15, Magenta (Пурпурный) - 75, Yellow (Желтый) - 0 и Black (Черный) - 45 градусов. В PPD-файлах углы поворота растров устанавливаются производителями печатного оборудования с таким расчетом, чтобы исключить появление муара.
Щелчком на маркере угла поворота вызывается окно Screen Angle, с помощью которого можно изменить угол поворота линейного растра данной краски.


Напомним, что палитра Halftones разрешает задавать собственные углы поворота растра для любых помеченных объектов. Установки палитры имеют приоритет, и для выбранных объектов они отменяют общие значения, заданные в диалоговом окне Print Setup.
