Векторная графика в пакете FreeHand 9.0



Imaging

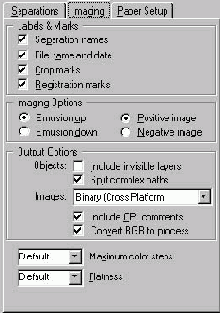

Закладка Imaging (Отпечаток) открывает доступ к настройкам, которые управляют служебной и вспомогательной информацией, выводимой на печать. На рисунке 10-6 показана та часть диалогового окна Print Setup, которая открывается щелчком на закладке Imaging. При этом левая часть окна не претерпевает изменений.


10-6. Настройки печатного оттиска


Separation names. При включенной опции Separation names программа печатает каждую цветоделенную страницу вместе с именем соответствующего цвета. Если вывод выполняется в режиме композитной печати, то все печатные страницы именуются Composite.
File name and date. При включенной опции File name and date программа проставляет на каждой отпечатанной странице название файла и дату печати.
Crop marks. Если выбрать опцию Crop marks, то программа будет печатать страницу вместе со специальными обрезочными метками, которые помечают границы страниц документа.
Registration marks. При включенной опции Registration marks (Приведенные метки) программа размещает на печатной странице специальные маркеры, которые называются приводочными метками. Эти маркеры используются для точного совмещения цветоделенных форм или страниц.

Важно
Служебная информация, которую FreeHand выводит на печать, размещается за границами страниц документа. Габариты печатной страницы должны быть достаточно велики для того, чтобы на ней могла разместиться вся заказанная пользователем служебная информация. В противном случае она просто не будет печататься.


Imaging Options. Группа переключателей под общим названием Imaging Options (Параметры отпечатка) определяет способ нанесения эмульсии и полярность печатного оттиска.
Эмульсией называется светочувствительный слой на фотопленке или фотобумаге. Возможны два положения светочувствительного слоя: эмульсией вверх (Emulsion up) и эмульсией вниз (Emulsion down). Если расположить печатную страницу эмульсией вверх, то текст будет читаться как обычно, т. е. слева направо. Эмульсионную поверхность страницы, отпечатанной на пленке, определить достаточно легко. Она более шероховатая на ощупь, чем противоположная сторона, и имеет матовый оттенок.
Полярность оттиска устанавливается переключателями Positive Image (Позитив) и Negative Image (Негатив).
Комбинация переключателей, которую следует установить в секции Imaging Options, зависит от параметров типографского оборудования.
Output Options. Секция Output Options содержит поля и переключатели, управляющие печатью и сохранением документов в формате EPS. Настройки секции полностью повторяют возможности диалогового окна Output Options, которое вызывается по команде главного меню File|Output Options. Работа с диалоговым окном рассмотрена в разделе, посвященном импорту и экспорту файлов.
